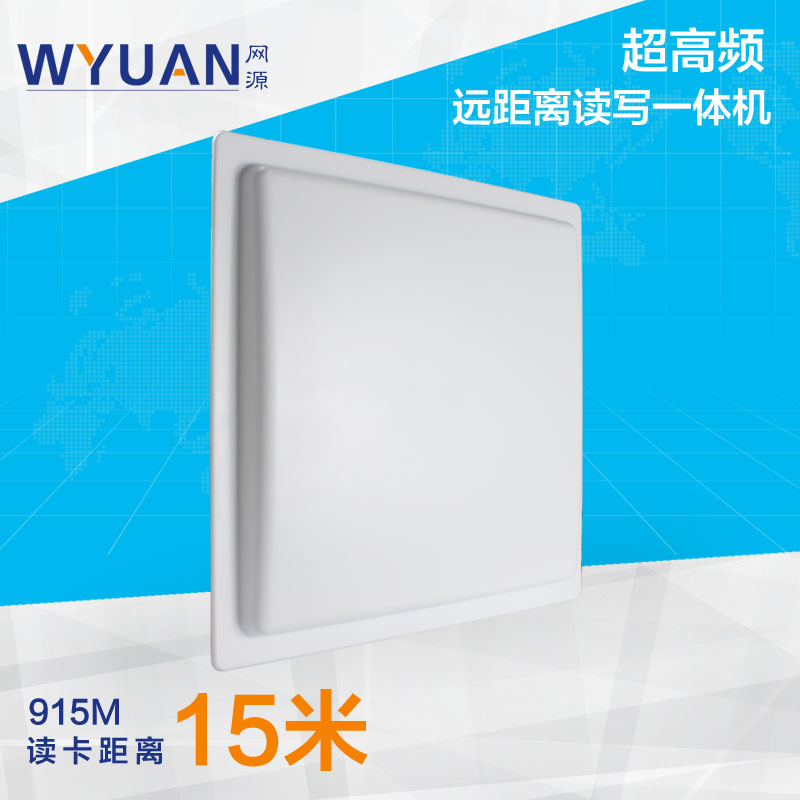

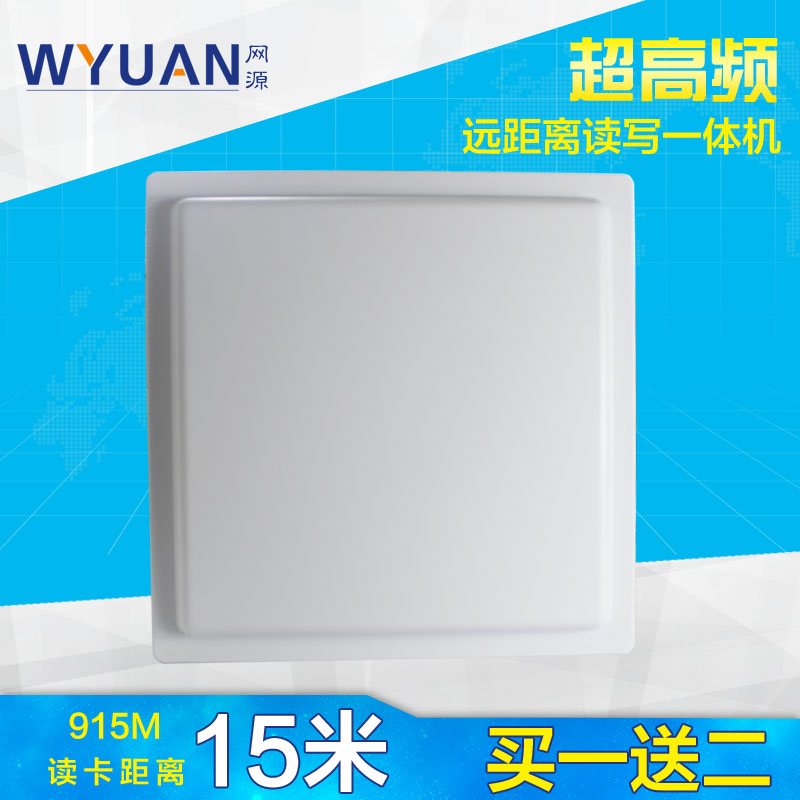

本读写一体机是以UHFReader18方案生产的 一款无源读写一体机，高性能的UHF超高频电子标签一体机，完全自主知识产权设计，结合专有的高效信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理,可对 符合ISO18000-6B、EPC CLASS1 G2 6C标准的电子标签进行读写操作，并支持多种输出接口
主要应用场所： 停车场系统 称重系统 车辆管理 ，门禁系统，图书管理，资产管理，仓库管理，物品移位防盗 ，家校通等系统中
- 工作频率902～928MHz(可以按不同国家或地区要求调整)常规美标 欧标两种 - 以广谱跳频(FHSS)或定频发射方式工作； - 输出功率达至30dBm（可调）； - 8dbi天线配置，典型读取距离0~15米*； - 支持自动方式、交互应答方式、触发方式等多种工作模式； - 低功耗设计，单＋9V电源供电； - 支持RS232、RS485、WG26、WG34、TCP、WIFI 等多种用户接口； - 提供动态连接库（DLL）及演示软件源代码，支持二次开发
- 尺寸：445*445*35MM 净重：2kg
模式说明：
每台设备都自带的RS232接口 可以对设备的参数 工作模式进行调整 请客户在应用时保留好RS232接口，以备调试
工作模式：
模式一 韦根接口: WG26或WG34输出
流程：标签进入读卡器区域，读卡器主动读卡 有多张标签也会读到，并主动通过韦根发送出去，可以设定读保留区、EPC区、TID区、用户区，一般情况读EPC区，
可以设置单张标签过滤时间 最大255秒 避免WG数据输出过快 控制板无法解析 ，可启用外部 低电平或高电平触发（如地感、红外对射）
模式二 RS232/RS485主动读卡、主动输出
流程：标签卡进入读卡器区域，读卡器主动读卡 有多张标签也会读到，并主动通过RS232/RS485发送出去，带机号，可以设定读保留区、EPC区、TID区、用户区，一般情况读EPC区， 可做模拟键盘输出
模式三 RS232/RS485 被动读卡 （二次开发）
流程：标签进入读卡器区域，读卡器不工作，需要软件发送读卡指令，才会读卡，可对标签读写操作及对设备作一些控制 如声光控制 控制继电器等
提供中英文两种开发支持： 开发用户手册函数格式说明， Csharp源码 、Delphi源码、 web网页版ocx （可咨询销售人员免费索取开发包）
模式四 TCP/IP 被动读卡（二次开发）
流程：标签进入读卡器区域，读卡器不工作，需要软件通过网络发送读卡指令才会读标签，可对标签读写操作及对设备作一些控制 如声光控制 控制继电器等
提供中英文两种开发支持： 开发用户手册函数格式说明，提供DLL Csharp源码 、Delphi源码、 web网页版ocx （可咨询销售人员免费索取开发包）
极限参数
符号
数值
单位
电源电压
VCC
16
V
工作温度
TOPR
-10~+60
℃
贮藏温度
TSTR
-25~+80
项目
最小
典型
最大
8
9
12
工作电流
IC
350
650
mA
工作频率
FREQ
902
928
MHz
有效距离*
DIS
300
500
cm
接口描述
描述
红
+9V
黑
GND
黄
韦根DATA0
蓝
韦根DATA1
紫
RS485 R+
橙
RS485 R-
棕
白
RS232 RXD
绿
RS232 TXD
灰
外部触发（TTL电平）

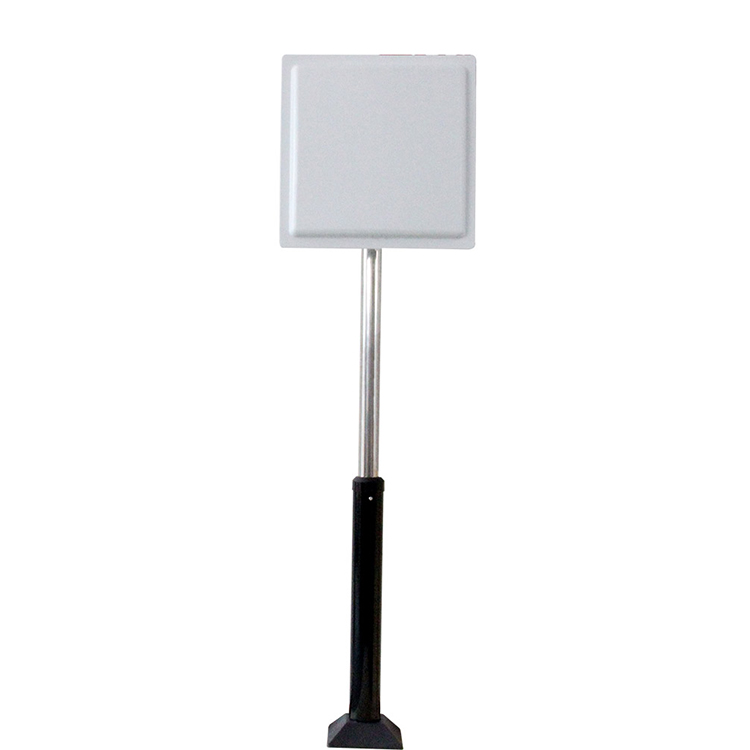

支架安装方式
